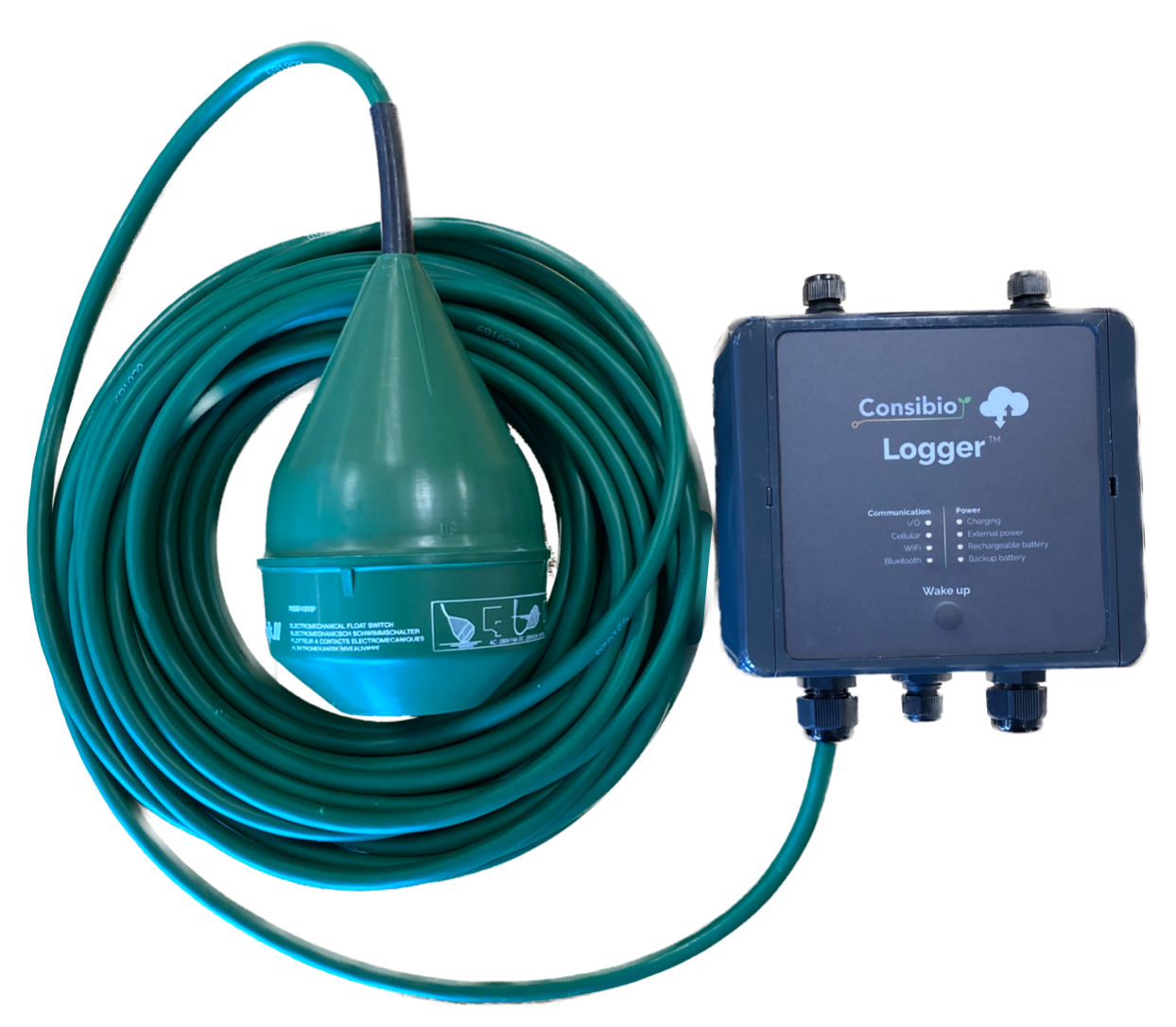

MJK 7030 Float Switch + Consibio Logger

EJ
Opdateret

MJK 7030 Float Switch er en flydeafbryder, der kan bruges til at måle vandstanden. Generelt tilbyder flyde niveau switches i regnvandssystemer flere fordele:

  • Overløbsforebyggelse: Flydeafbrydere registrerer stigende vandniveauer, hvilket udløser pumper eller alarmer for at forhindre oversvømmelser og skader på ejendomme.

  • Automatiseret drift: De muliggør automatisk styring af pumper, hvilket optimerer dræningskapaciteten og reducerer behovet for manuel indvending.

  • Tidligt varslingssystem: Flydeafbrydere giver tidlige advarsler om potentielle oversvømmelseshændelser, hvilket muliggør rettidige reaktioner og afværgning af farer.

Tilslutning af sensor og logger

Nødvendigt udstyr

Tilslutning af en MJK 7030 via. Generic GPIO Expansion Board

For at tilslutte en MJK 7030 flydeafbryder til en Consibio Logger skal du bruge en Generic GPIO v1.0 Expansion. Denne udvidelse kan læse flydeafbrydersignaler ved at forbinde den som følger:

  1. Åbn loggeren
  2. Tjek, om GPIO-modulet er monteret enten i Port A eller Port B
  3. Træk det 3-ledede kabel fra MJK vippeafbryderen gennem en kabeltætning
  4. Indsæt den grå ledning i GND og den brune ledning i IO25 på terminalblokken i GPIO-udvidelsen
  5. Sørg for, at alle kontakter på GPIO-modulet er indstillet til "ON" ved at trykke på alle knapperne til højre på de 4 små kontakter markeret med numrene 1, 2, 3 og 4. Dette sikrer, at når vippebolden flyder, vil den trække et "højt" signal.
  6. Spænd kabelforskruningen omkring kablet for at forhindre, at det løsnes.

Denne konfiguration udnytter Loggerens kompatibilitet med GPIO signaler og alsidigheden af dens Generic GPIO Expansion Board, hvilket muliggør problemfri integration med industri-standard kontrolsignaler til effektiv kontrol og overvågning.

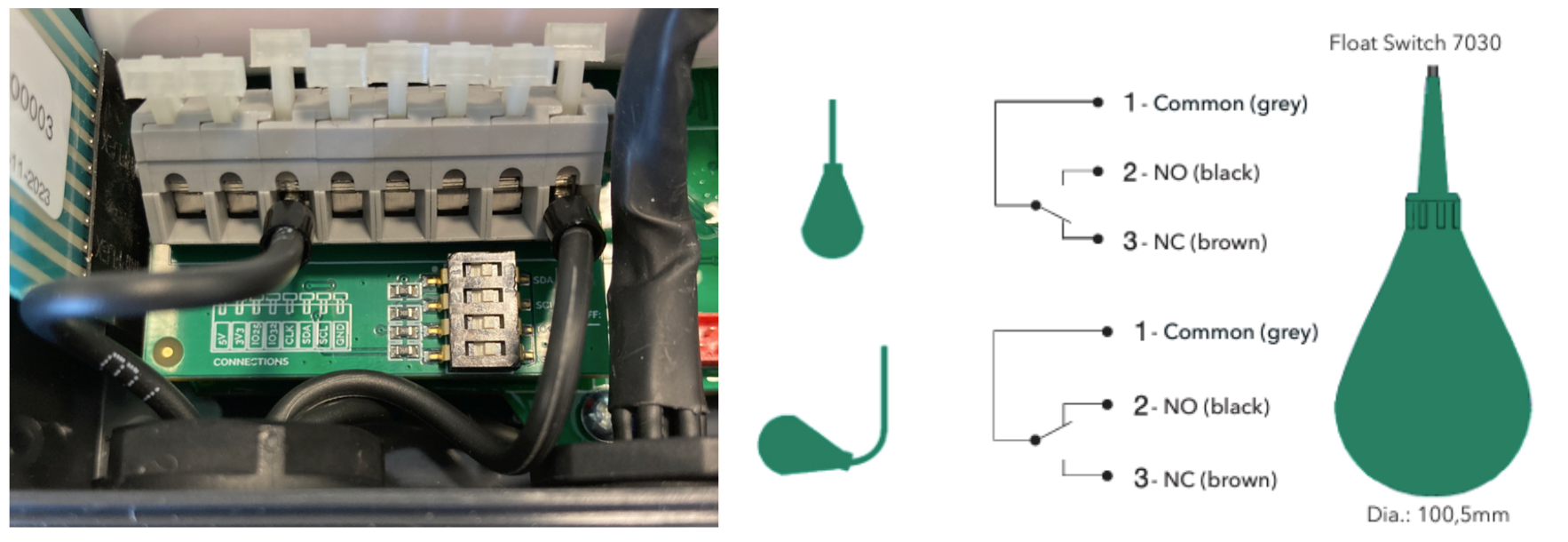

  • Grå ledning (#1) til GND
  • Brun ledning (#3) til IO25

Consibio Cloud Konfigurations tjekliste

Følg tjeklisten for at opsætte cloud konfigurationen, hvis du er ny med Consibio Cloud:

  • Claim Device Into Project
  • Add Sensor Channel (4-20 mA)
  • Configure Max. Offline and Measurement Interval
  • Setup Dashboard



✅ Claim Device Into Project



✅ Add Sensor Channel (w. 4-20 mA signal example)

✅ Configure Max. Offline and Measurement Interval

✅ Setup Dashboard



Disclaimer

Når der udføres sensor-elektrisk tilslutning, skal du altid læse og følge sensorproducentens seneste instruktioner og sikkerhedsforskrifter. Denne vejledning er et forslag baseret på de tilgængelige oplysninger på datoen for skrivning af denne vejledning.
