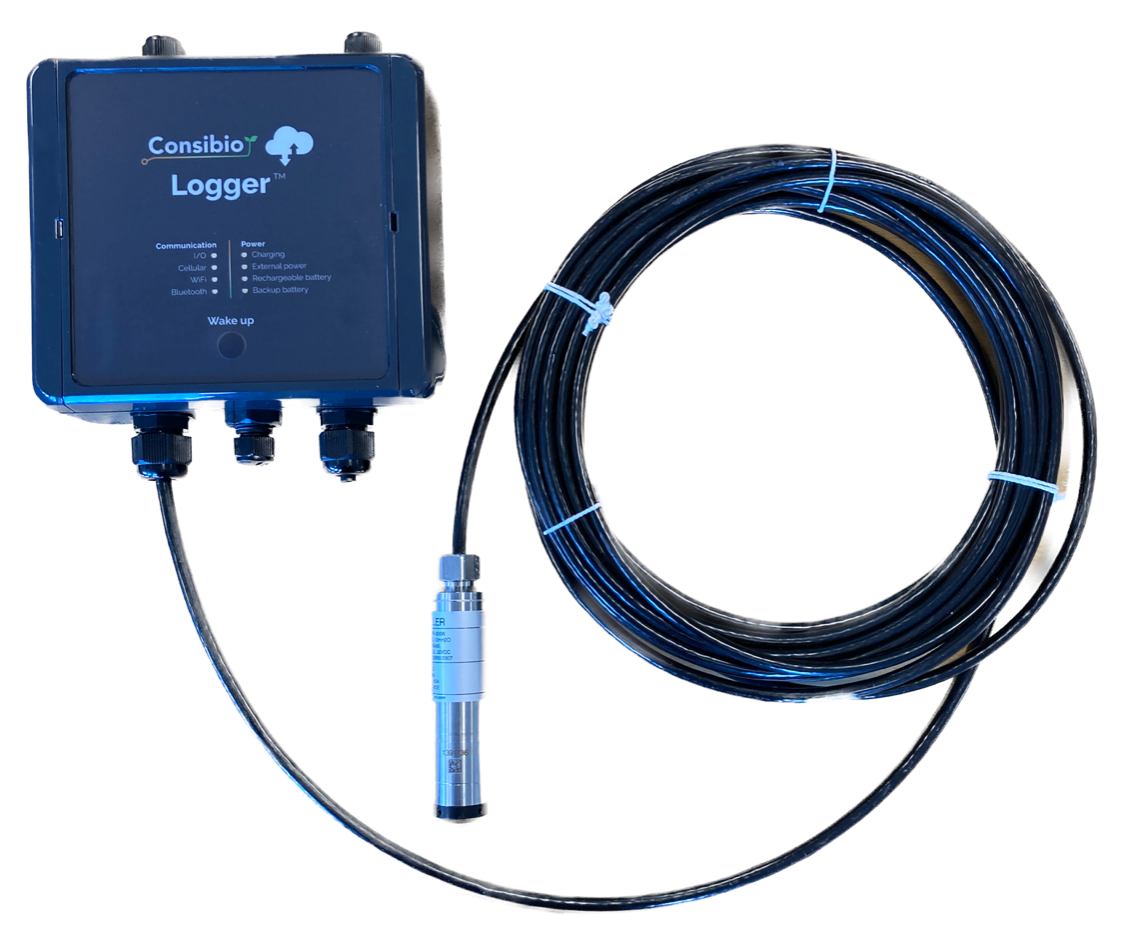

Keller 36XW er en vandtæt niveauføler, der kan bruges til at måle vandstanden i grundvand, drikkevand og spildevandsapplikationer.
Sammen med Consibio Logger kan du måle vandniveauet (tryk) i realtid for at give værdifulde indsigter til:
-
Overvågning af grundvandets sundhed: Registrerer ændringer i vandniveauer og tryk, hvilket hjælper med at opdage forurening, indtrængen af saltvand eller overpumpning i tide.
-
Vurdering af vandtilgængelighed: Leverer afgørende data til vurdering af vandtilgængelighed, især i områder med tørke, og vejleder beslutninger om vandfordeling og -brug.
-
Sikring af drikkevandskvalitet: Overvågning af vandniveauer sikrer konstant adgang til rent drikkevand ved at forhindre udtømning af brønde eller forureningsevents
Tilslutning af sensor og logger
Nødvendigt udstyr
- 1 x Logger
- 1 x RS485 v1.3 Expansion Board
- 1 x Keller 36XW
Tilslutning af en Keller 36XW sensor via Modbus RTU (RS485)

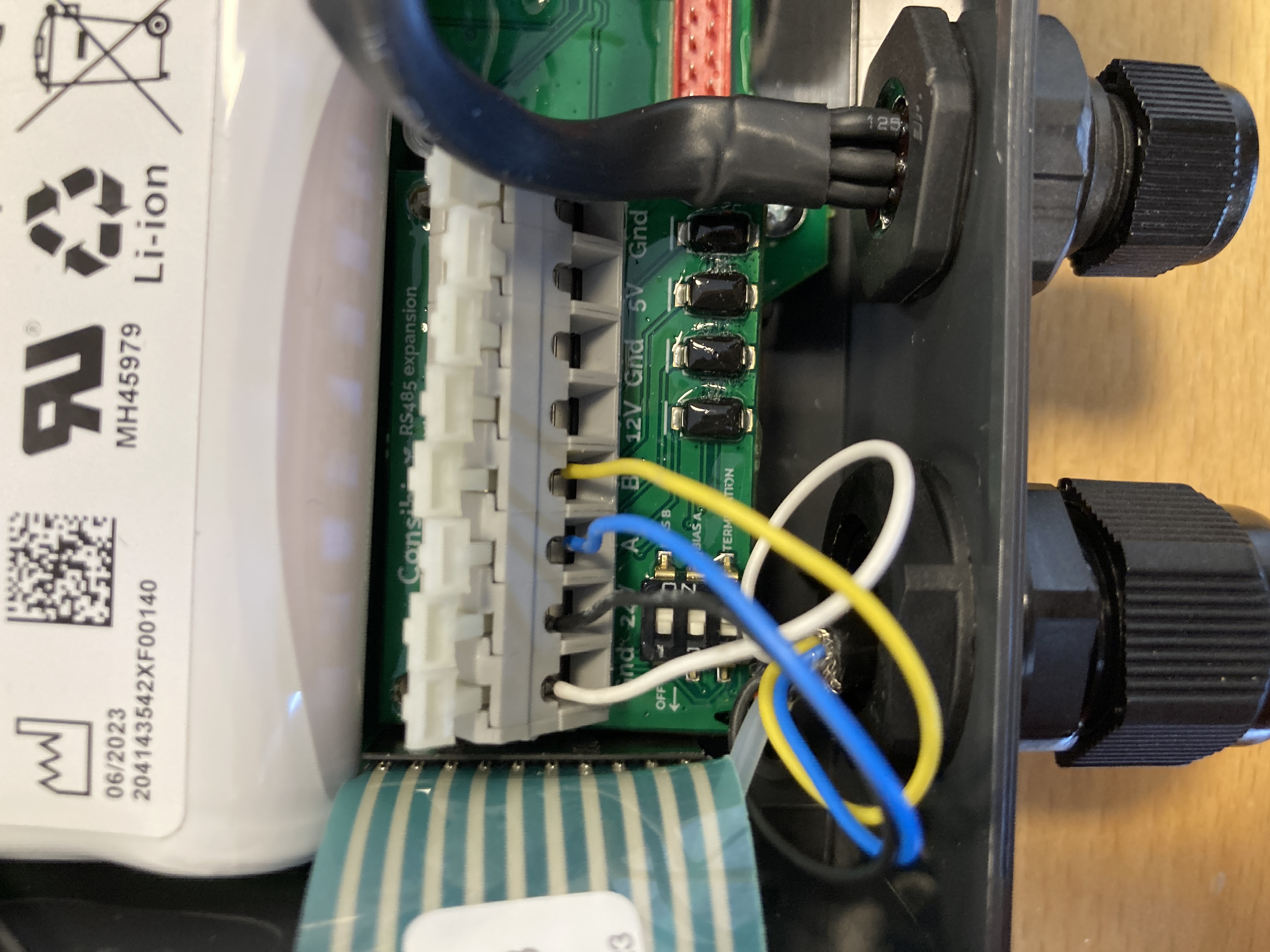

For at fortråde Keller 36XW-sensoren med Consibio Logger via Modbus RTU (RS485) skal du bruge et RS485 Expansion Board og sætte disse forbindelser op:
- Hvid ledning til GND
- Sort ledning til 24V (kompatibel med 12V)
- Blå ledning til RS485 A
- Gul ledning til RS485 B
Denne konfiguration udnytter Loggerens kompatibilitet med Modbus-protokollen og alsidigheden af dens RS485 Expansion Board, hvilket muliggør problemfri integration med industri-standard kommunikationsprotokoller til effektiv dataindsamling og overvågning.
Consibio Cloud Konfigurations tjekliste
Følg tjeklisten for at opsætte cloud konfigurationen, hvis du er ny med Consibio Cloud:
- Claim Device Into Project
- Add Sensor Channel (RS485)
- Configure Max. Offline and Measurement Interval
- Setup Dashboard
✅ Claim Device Into Project
✅ Add Sensor Channel (Modbus RTU RS485)
✅ Configure Max. Offline and Measurement Interval
✅ Setup Dashboard
Disclaimer
Når der udføres sensor-elektrisk tilslutning, skal du altid læse og følge sensorproducentens seneste instruktioner og sikkerhedsforskrifter. Denne vejledning er et forslag baseret på de tilgængelige oplysninger på datoen for skrivning af denne vejledning.
