VEGAPULS C 21 er en radar sensor, der kan bruges til at måle niveauet af vand og væsker i regnvands-, drikkevands- og spildevandsanvendelser.
Sammen med Consibio Loggeren kan du måle vandniveauet i realtid for at give værdifulde indsigter til:
-
Overløbsforebyggelse: Radar sensorer kan registrere stigende vandniveauer, hvilket udløser pumper eller alarmer for at forhindre oversvømmelse og skade på ejendomme.
-
Præcis Niveaumåling: Leverer præcis og pålidelig måling af vandniveauer i regnvandssystemer, hvilket hjælper med oversvømmelsesforebyggelse og kontrol.
-
Berøringsfri Måling: Fungerer uden fysisk kontakt med vandoverfladen, hvilket reducerer vedligeholdelseskravene og minimerer risikoen for sensorbeskadigelse.
Tilslutning af sensor og logger
Nødvendigt udstyr
- 1 x Logger
- 1 x 4-20 mA v2.1 Expansion Board
- 1 x VEGAPULS C 21
Tilslutning af en VEGAPULS C 21 radar sensor via. 4-20 mA

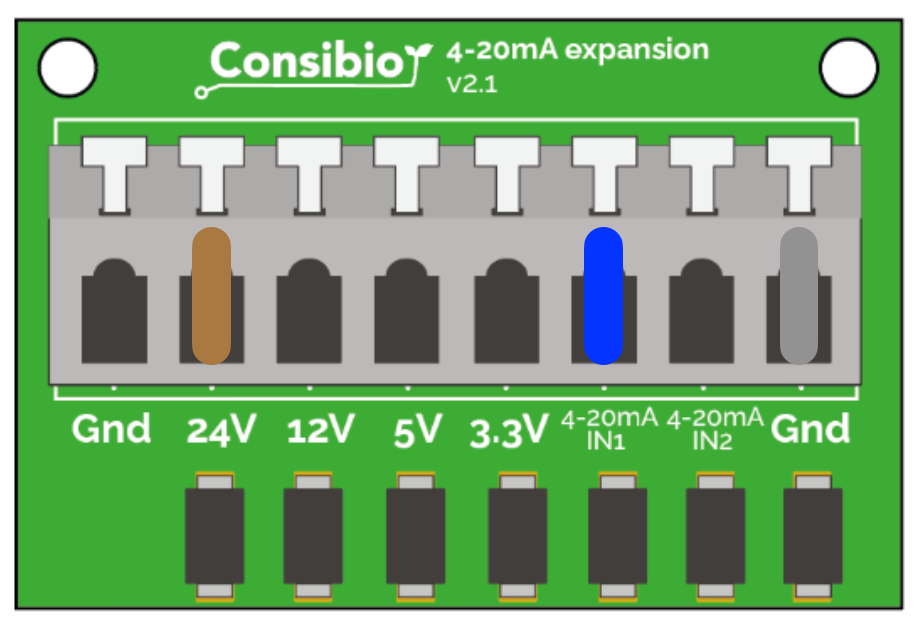

For at fortråde en VEGAPULS C 21 sensor med Consibio Logger via 4-20 mA, skal du bruge et 4-20 mA Expansion Board og sætte disse forbindelser op:
- Brun ledning til 24V
- Blå ledning til 4-20 mA IN1
- Skærmledning til GND
Denne konfiguration udnytter Loggerens kompatibilitet med 4-20 mA protokollen og alsidigheden af dens 4-20 mA Expansion Board, hvilket muliggør problemfri integration med industri-standard kommunikationsprotokoller til effektiv dataindsamling og overvågning.
Consibio Cloud Konfigurations tjekliste
Følg tjeklisten for at opsætte cloud konfigurationen, hvis du er ny med Consibio Cloud:
- Claim Device Into Project
- Add Sensor Channel (4-20 mA)
- Configure Max. Offline and Measurement Interval
- Setup Dashboard
✅ Claim Device Into Project
✅ Add Sensor Channel (w. 4-20 mA signal example)
✅ Configure Max. Offline and Measurement Interval
✅ Setup Dashboard
Disclaimer
Når der udføres sensor-elektrisk tilslutning, skal du altid læse og følge sensorproducentens seneste instruktioner og sikkerhedsforskrifter. Denne vejledning er et forslag baseret på de tilgængelige oplysninger på datoen for skrivning af denne vejledning.
