Hvis du ønsker at skifte batterierne i dit Consibio udstyr, kan du følge denne guide til at gøre det:
- Trin 1: Åbn Rugged Case og tag Loggeren ud
- Trin 2: Åbn Loggeren med en flad skruetrækker
- Trin 3: Træk de gamle batterier ud og sæt nye i
- Trin 4: Luk Loggeren og Rugged Casen
OBS: Hvis du har en Logger uden en Rugged Case, kan du blot følge billede 4-10 for at skifte batterierne på din Logger.
Trin 1: Åbn Rugged Case og tag Loggeren ud
- Åbn hængslerne på Rugged Casen (1)
- Når den er åbnet, skru de fire skruer af der sidder i akryl monteringspanelet. Placer skruerne og panelet til siden. (2)
- Loggeren er fastgjort med velcro indeni Rugged Casen. Løft loggeren op nedefra og placer den vinkelret på Rugged Casen (se trin 2). Der er ingen grund til at afmontere de interne kabler. (3)
Trin 2: Åbn Loggeren med en flad skruetrækker
- Tag en flad skruetrækker og indsæt den forsigtigt i den lille fordybning på højre side. Drej skruetrækkeren 90° mens du trykker let ned. (4)
- Hængslet på låget skal nu poppe op i en mellemposition (5)
- Åbn nu forsigtigt det hængslede låg. (6)
Trin 3: Træk de gamle batterier ud og sæt nye i
Der er to batterier inde i en Logger, begge fastgjort med velcro til elektronikken (PCB).
- Et rektangulært genopladeligt batteri, placeret til venstre inde i Loggeren
- Et cylindrisk backup-batteri, placeret til højre inde i Loggeren
Denne guide antager, at begge batterier skal udskiftes, men det genopladelige batteri behøver ikke at blive udskiftet efter afladning, kun genoplades, medmindre det er beskadiget.
- Tag det rektangulære batteri ud ved at løfte batteriet op fra velcroen. (7)
- Klem omkring den hvide plastikforbindelse (7) og løft forsigtigt batteri-stikforbindelsen op fra PCB'en. Sørg for ikke at trække for meget, da dette potentielt kan ødelægge batterikablerne.
- Sæt det nye batteri i den nu frie batteri-stikforbindelse ved forsigtigt at trykke han-delen af plastikstikket ind i hundelen på printet (8).
- Når det er på plads, fastgør batteriet til velcroen for at sikre, at batteriet ikke hænger løst inde i Loggeren (8)
- Gentag processen for det cylindriske batteri, hvis det er nødvendigt (7+8). Batteri-stikforbindelsen for dette batteri, er placeret øverst til højre på printet (9).
Bortskaf venligst gamle batterier i henhold til retningslinjerne i dit område/land.
Trin 4: Luk Loggeren og Rugged Casen
Batterierne er nu udskiftet og genindsat i din logger. Det sidste trin er simpelthen trin 2+1 i omvendt rækkefølge, hvor loggeren genindsættes i den robuste kasse, og den robuste kasse lukkes.

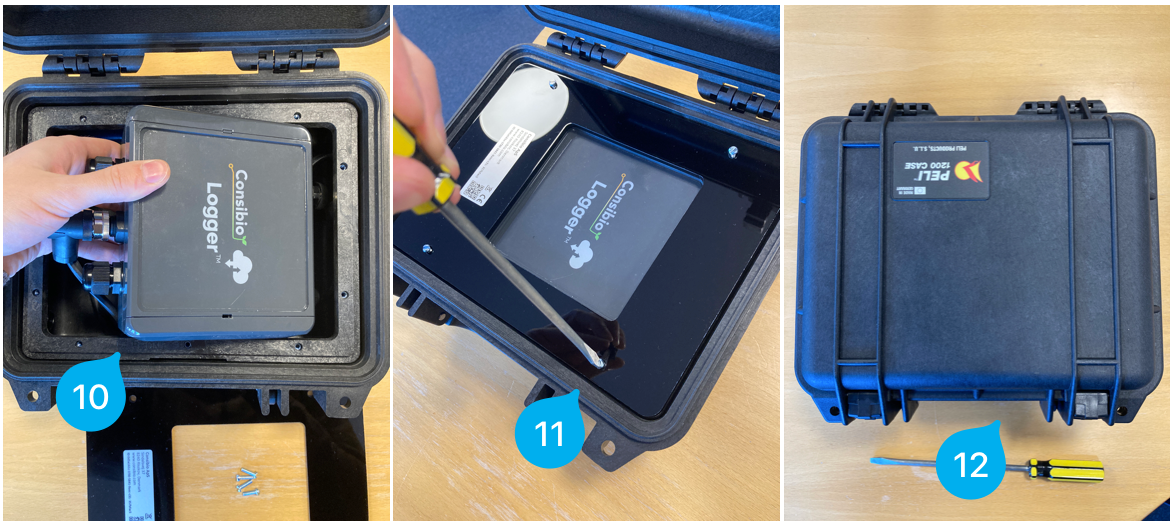

- Luk den hængslede Logger helt og juster velcroen på bagsiden af Loggeren med velcroen inde i Rugged Casen. Tryk Loggeren fast på velcroen for at sikre, at Loggeren ikke bevæger sig, når den er inde i Rugged Casen (10)
- Placer akrylpanelet og skru skruerne tilbage på plads. (11)
- Luk hængslerne på Rugged Casen helt (12)
