Oversigt

Features

• Generisk datalogger og kontrolenhed i stand til kablet og batteridrevet drift i flere år.

• Helt modulært design tilbyder en meget fleksibel løsning.

• Ved hjælp af de nyeste 4G- og 5G-standarder giver den forbindelse, hvor konventionelle enheder ikke kan.

• Sikkerhed ved design: Hver kommunikationsforbindelse til og fra Consibio Loggers er krypteret og autentificeret ved hjælp af unikke certifikater til hver Consibio Logger.

Anvendelser

• Fjernovervågning af forskellige parametre inden for grundvand, fjernvarme, spildevand eller andre fjerne områder.

• Overvågning og kontrol af distribuerede maskiner.

• Modulært, plug-and-play-setup til R&D-applikationer.


Beskrivelse

Consibio Logger er en generisk og modulær industri-datalogger, der er i stand til at indsamle og sende sensordata til Consibio Cloud (eller selvhostede endpoints) ved hjælp af de nyeste trådløse teknologier i et plug-and-play-setup.

To udvidelsesporte inden i dataloggeren gør den i stand til at interface med næsten alle kendte industrielle digitale og analoge signalstandarder såsom 4-20mA, 0-10V, relæudgange, RS232, Modbus RTU, Modbus TCP, Profibus og mange flere. Dataloggeren kan konfigureres helt i Consibio Cloud ved hjælp af drag-and-drop-grænseflader uden programmering.

Dataloggeren har en intern batteribank bestående af både et genopladeligt Li-Ion-batteri og en backup Li-SOCl2-celle og kan drives eksternt og genoplades fra en kablet 24V-strømforsyning eller en solcelle. Det intelligente strømdesign sikrer, at dataloggeren automatisk vælger strømkilden og skifter automatisk, når det er nødvendigt, hvilket giver en intern UPS (Uninterrupted Power Supply) og kan køre i årevis på batteri.

Specifikationer

Generelt

Cellular

En af de mest kritiske dele af fjernovervågning er en robust forbindelse, fordi det sikrer, at data overføres problemfrit og uden afbrydelser, hvilket muliggør realtids overvågning og analyse. Upålidelig forbindelse kan resultere i tabte eller forsinkede data, hvilket kan påvirke effektiviteten og kvaliteten af fjernovervågningssystemer betydeligt.

Vi har løst dette ved at bruge uspecificerede SIM-kort, der fungerer på tværs af:

• 700+ udbydere
• 180+ lande

i kombination med en algoritme, der kører på dataloggeren, der periodisk scanner for det netværk med den bedste dækning. Dette betyder, at hvis en udbyder/netværksleverandør ikke giver tilstrækkelig dækning eller er midlertidigt ude af drift på stedet for dataloggeren, vil den automatisk registrere det og vælge et andet netværk - og du behøver ikke gøre noget.

Dette reducerer i høj grad risikoen for utilstrækkelig forbindelse. Desuden er alle omkostninger til SIM-kort, data osv. inkluderet i et Consibio Cloud-abonnement.

Mekanisk

Elektrisk

Consibio Logger har to 5-pins M12-stik øverst til strømind- og -udgang.

Op til tre dataloggere kan kædes sammen ved at tilslutte Power Out fra én datalogger til Power In på en anden og dermed blive forsynet af den samme strømforsyning.

Sensorer, aktuatorer og andet I/O-udstyr kan tilsluttes gennem en af de to kabelgennemføringer i bunden eller ved hjælp af det 8-pins M12-stik til tilslutning af Consibios katalog over forudkonfigurerede sensorer.

Strømforsyning

Consibio Logger har flere indbyggede strømforsyningsmuligheder, der fungerer som en række automatiserede tilbagetrækningsmuligheder, og som anvendes i følgende foretrukne rækkefølge:

1. Kablet forsyning (24VDC eller 6V solpanel):
   En 230VAC til 24 VDC-strømadapter kan bruges til at forsyne dataloggeren gennem det første 5-pins M12-stik. Et 6V solpanel kan tilsluttes samme stik til solenergi. Når en af disse strømkilder er tilgængelige, vil de direkte forsyne dataloggeren og genoplade Li-ion-batteripakken samtidigt. Den direkte strømforsyning sikrer, at batteripakken ikke konstant oplades og dermed forlænger batteripakkens levetid betydeligt. En komplet opladning tager ca. 12 timer. Interne temperaturmålinger sikrer, at opladning kun sker ved temperaturer mellem 0°C til 40°C.

2. Genopladelig Li-ion-batteripakke:
   Når en kablet forsyning ikke er tilgængelig, vil dataloggeren automatisk skifte til at bruge den store, interne 38Wh Li-ion-batteripakke. Dette batteri genoplades automatisk, når en kablet forsyning er tilgængelig.

3. Backup batteri:
   Endelig, hvis en kablet forsyning ikke er tilgængelig, og Li-Ion-pakken er afladet, vil dataloggeren bruge (ikke-genopladeligt) backup-batteriet. Backup-batteriet er en 60Wh primær Li-SOCl2 D-celletype med meget lav selvudladning og er funktionelt i over 10 år, hvis det ikke er i brug.


Dette betyder, at når 24V eller sol er tilgængelige, vil dette blive brugt, og samtidig genoplade batteriet. Hvis det bliver utilgængeligt (på grund af lav sol eller strømafbrydelse), skifter dataloggeren automatisk til det genopladelige batteri. Kun når dette er afladet, vil backup-batteriet blive brugt. Dataloggeren rapporterer automatisk strømoptionen i brug, hvilket gør det muligt at opsætte alarmer i Consibio Cloud, når batteriindstillingerne aktiveres

Strømforbrug og batterilevetid

Når dataloggeren ikke er aktiv, går den i en deep sleep-tilstand med meget lavt strømforbrug. Hver gang dataloggeren tager en måling, udfører I/O-operationer eller kommunikerer trådløst, øges strømforbruget betydeligt, men kun i en meget kort periode.

Den effektive batterilevetid afhænger derfor i høj grad af målingsintervallet (hvor ofte data fra sensorer samples) og transmissionsintervallet (hvor ofte dataloggeren sender akkumulerede datapunkter til backenden). Disse kan konfigureres individuelt for hver datalogger.

Det typiske strømforbrug under deep sleep, måling og trådløs kommunikation er angivet i tabellen nedenfor. Disse tal skal betragtes som vejledende, da de kan påvirkes af flere eksterne faktorer. For eksempel kan den typiske tid brugt til trådløs transmission forlænges, hvis signaldækningen i det givne område er meget dårlig, og selvudladning af batteripakkene påvirkes af temperaturen. På samme måde påvirkes strømforbruget under måling direkte af de tilsluttede sensorer, hvis de drives af dataloggeren.

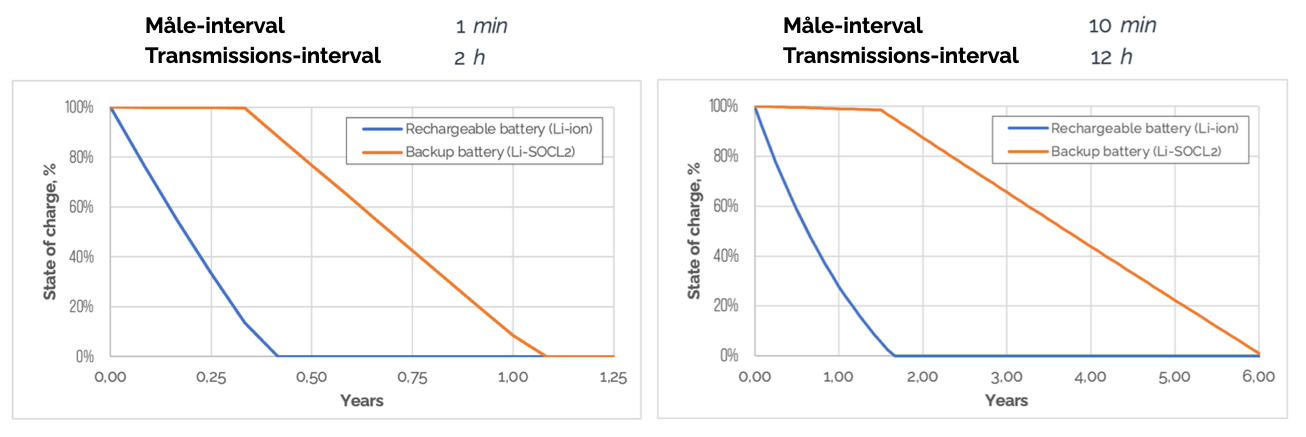

Baseret på den ovenstående strømprofil vises afladningskurverne for genopladeligt og backup-batteri nedenfor samt to forskellige måle- og transmissionsintervaller, under forudsætning af at der ikke foretages nogen genopladning i hele perioden.

Strømkilde og driftstilstand

Afhængigt af strømkilden og batteriets tilstand skifter dataloggeren automatisk mellem to driftstilstande:

• Low power state: Dataloggeren forbliver i dyb søvn så længe som muligt for at bevare batteriets levetid, men den respekterer altid de konfigurerede måle- og transmissionsintervaller.
• High performance state: Når dataloggeren har en kablet strømforsyning, og det genopladelige batteripakke er fuldt opladet, vil dataloggeren skifte til en højtydende tilstand, hvor båndbredde og forsinkelse prioriteres før strømforbrug. I denne tilstand kan dataloggeren sende datapunkter til backenden hvert 5. sekund med kun et par sekunders forsinkelse (afhængigt af dækning).

Intern måling og overvågning

Dataloggeren overvåger flere parametre internt, som automatisk rapporteres til backenden:

• Intern temperatur og luftfugtighed inde i kabinettet: Consibio Logger har en indbygget temperatur- og luftfugtighedssensor. Dette gør det muligt at overvåge eksternt, at de interne elektronikker ikke er udsat for forhold uden for de anbefalede områder. Luftfugtighedssensoren sikrer også, at risikoen for kondens kan registreres og advares til backenden, før elektronikken påvirkes for at lette fejlfindingsprocessen.
• Tilt, orientering og acceleration: Dataloggeren overvåger periodisk tilt/orientering og reagerer på pludselige bevægelser. Dette gør det muligt for dataloggeren at sende en advarsel til backenden, hvis den flyttes eller tabes. Dette kan bruges til både adgangskontrolovervågning og til at sikre, at dataloggeren ikke påvirkes fysisk af eksterne faktorer såsom dyreliv eller kollisioner.
• Batterimeter: Dataloggeren overvåger kontinuerligt den faktiske opladningstilstand for både det genopladelige batteri og backup-batteriet. Dette bruges til at overvåge batteriets tilstand fra backenden og generere advarsler, når det er næsten tomt, men også til at ændre drift for at prioritere strøm over ydeevne i situationer, hvor det er nødvendigt.

Expansion boards og I/O forbindelser

Sensorer, aktuatorer og andre tredjepartsenheder er tilsluttet Consibio Logger gennem brug af et væld af "expansions boards" / udvidelsesmoduler, der gør den modulære datalogger kompatibel med næsten enhver sensor- og signalstandard på markedet.

Consibio Logger har to udvidelsesporte (port A og port B), hvor alle udvidelsesmoduler kan bruges og kombineres efter ønske. Tabellen i oversigten over udvidelsesmoduler giver et overblik over et udvalg af de aktuelt tilgængelige udvidelser, men ikke alle.

Consibio udvikler konstant udvalget af udvidelser og udvikler også på bestilling, så hvis du har specialiserede krav, kan du kontakte dem på contact@consibio.com for at drøfte mulighederne.

Rugged Case til Consibio Logger

Consibio Logger kan leveres i et robust kabinet ("Rugged Case") designet til de hårdeste miljøer med indbyggede monteringsmuligheder til et kompatibelt solcellepanel. Rugged Casen forenkler installationen og øger robustheden til krævende applikationer.

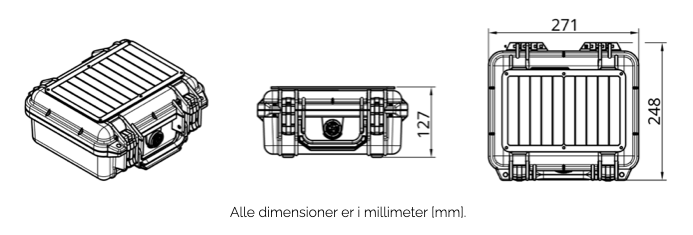

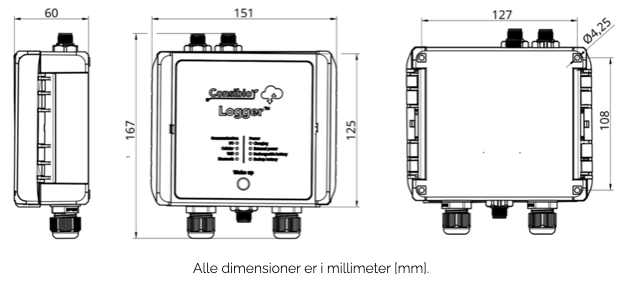

Dimensioner
