Hvordan monterer jeg en Consibio Logger med radar til niveau- og flowmåling? – Consibio Kundeportal

Nødvendigt udstyr:

Consibio Logger i Rugged Case
Vegapuls C21 radar sensor
Tværstang (crossbeam)
Kabel-hænger (cable hanger)

Overblik

1. Åbn tværstangen

2. Før kabel-hængeren ind på tværstangen

3. Montér Logger

4. Saml og justér tværstangen

5. Positionér kabel-hængeren i midten

6. Mål længden på sensor-kablet og fastgør i kabel-hænger

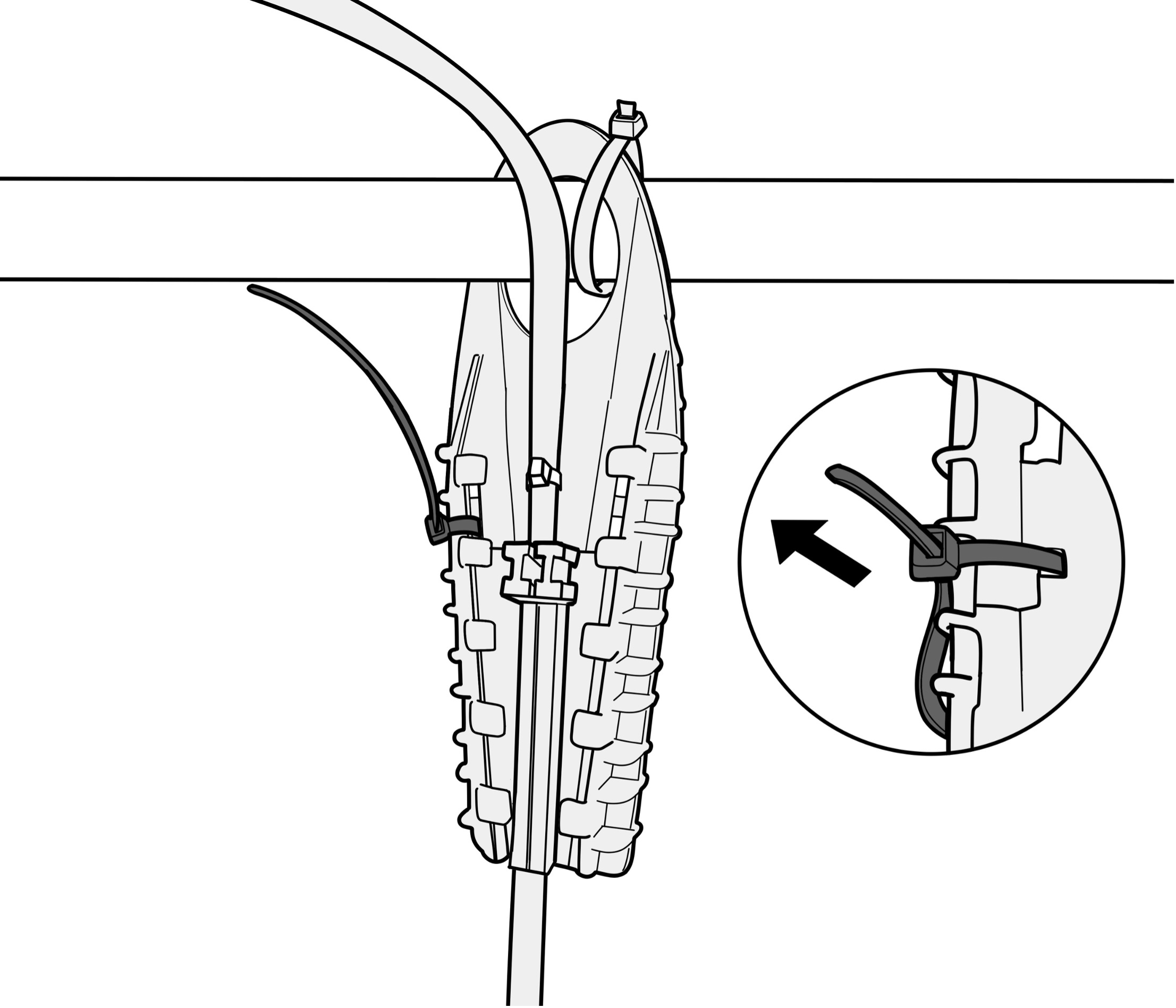

7. Lås sensor-kablet fast

Trin-for-trin

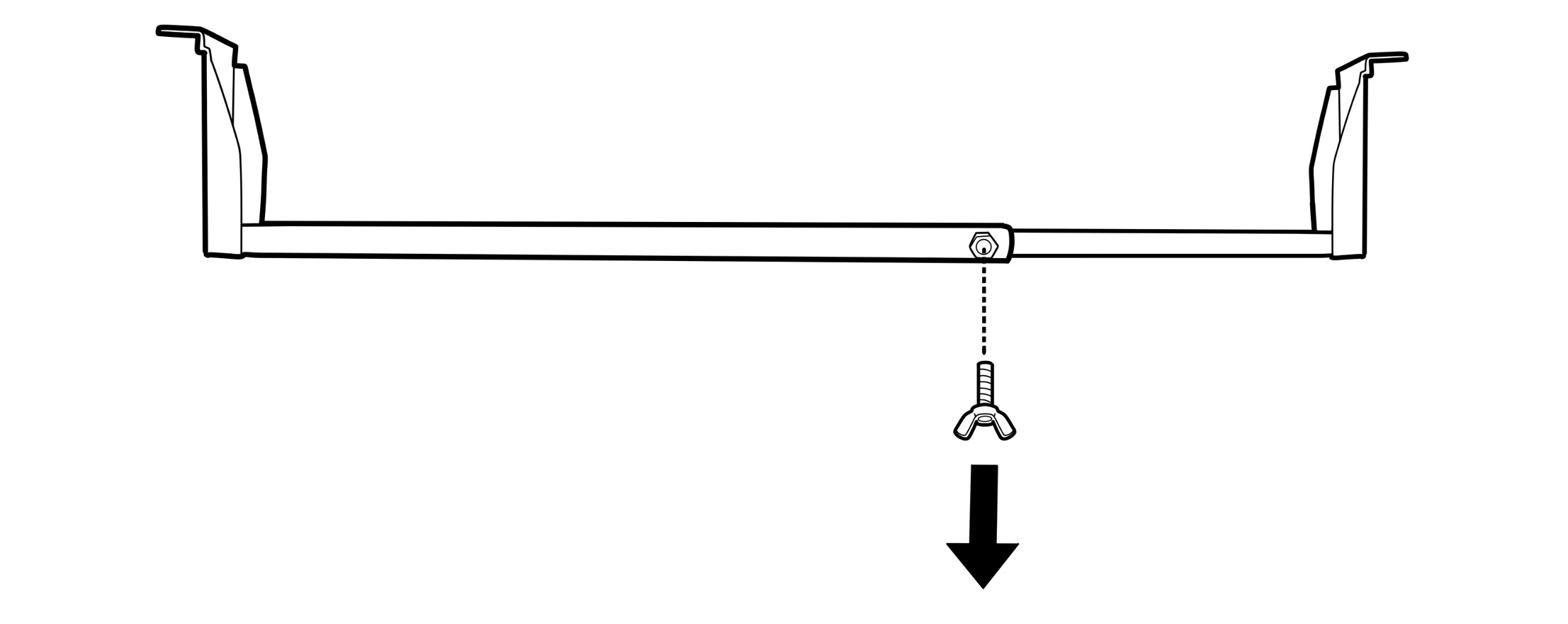

1. Åbn tværstangen

Åbn tværstangen ved at skrue vingebolten ud:

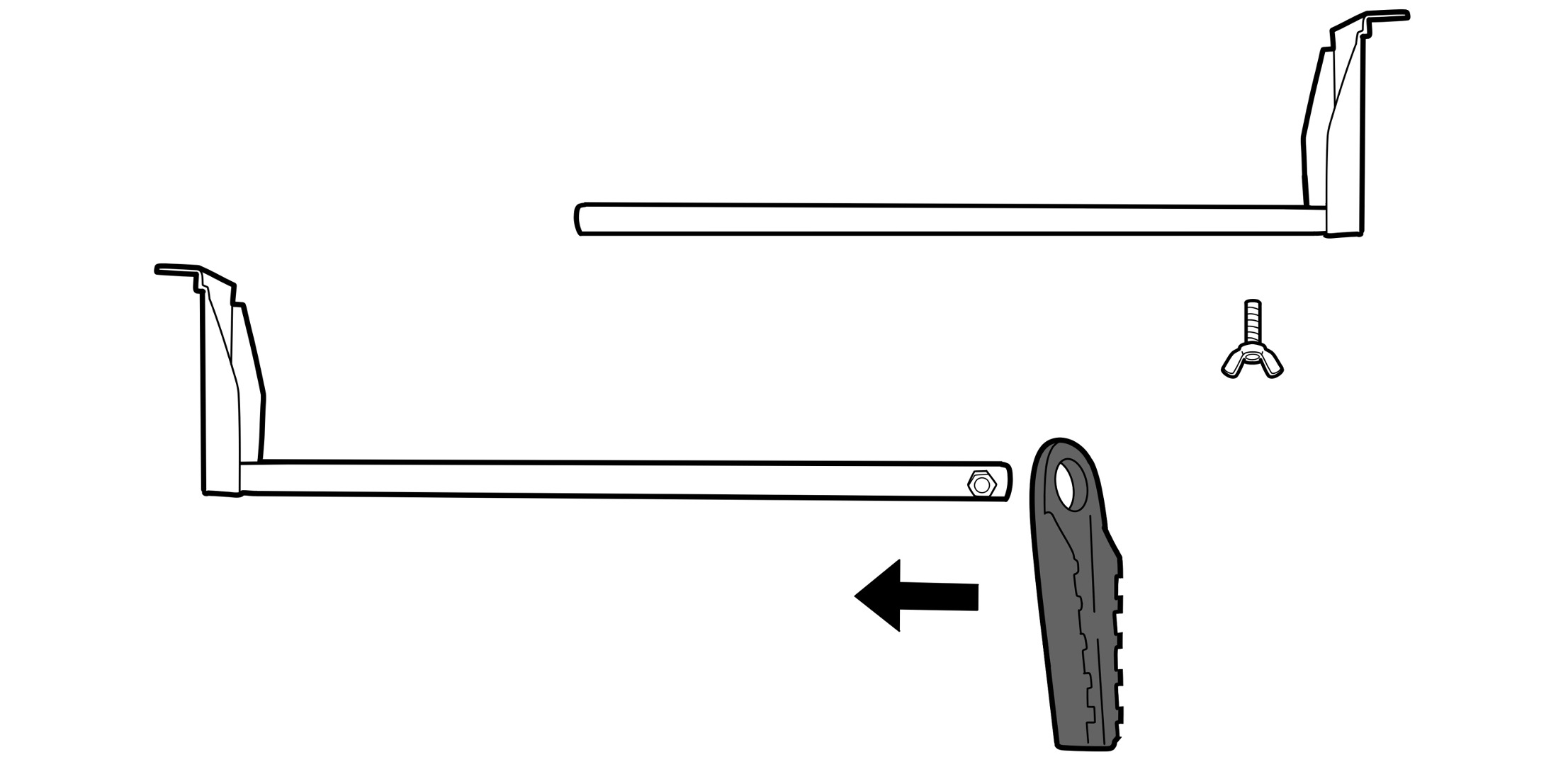

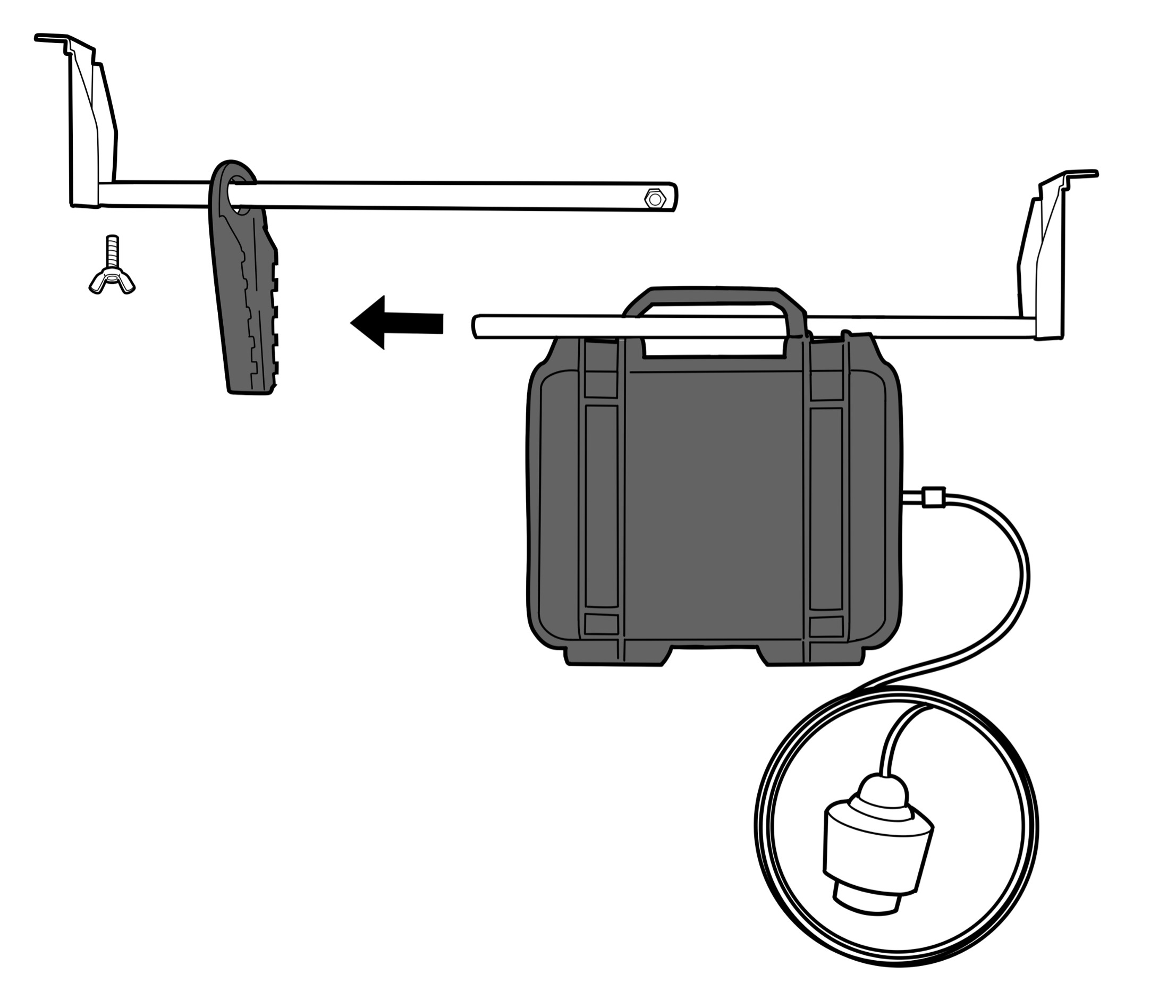

2. Før kabel-hængeren ind på tværstangen

3. Montér Logger

Før Consibio Logger ind på tværstangen:

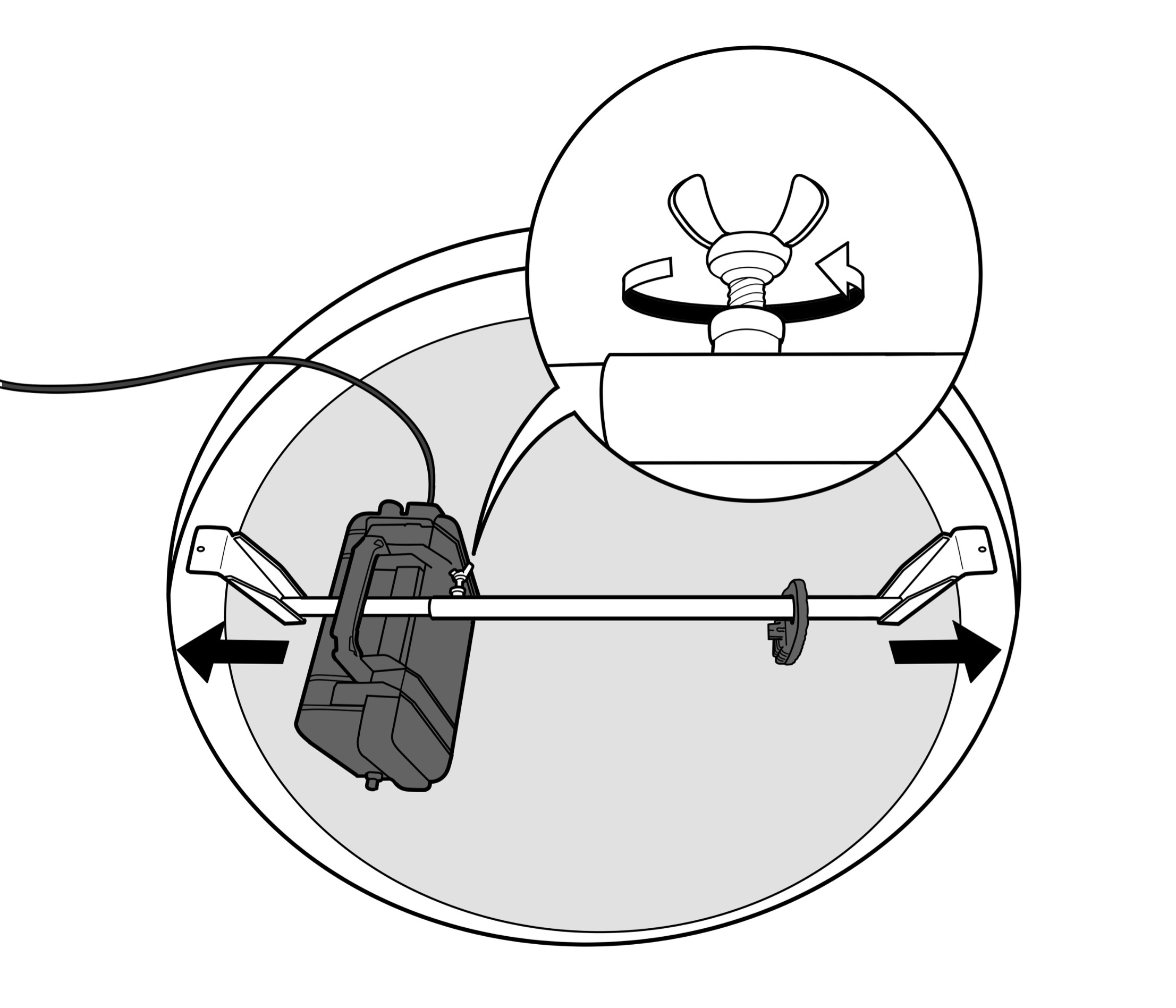

4. Saml og justér tværstangen

Justér bredden på tværstangen til bredden på kloakdækslet og skru vingebolten fast i denne position. Tværstangen skal være så bred som overhovedet muligt for at sikre at den ikke falder ned i brønden.

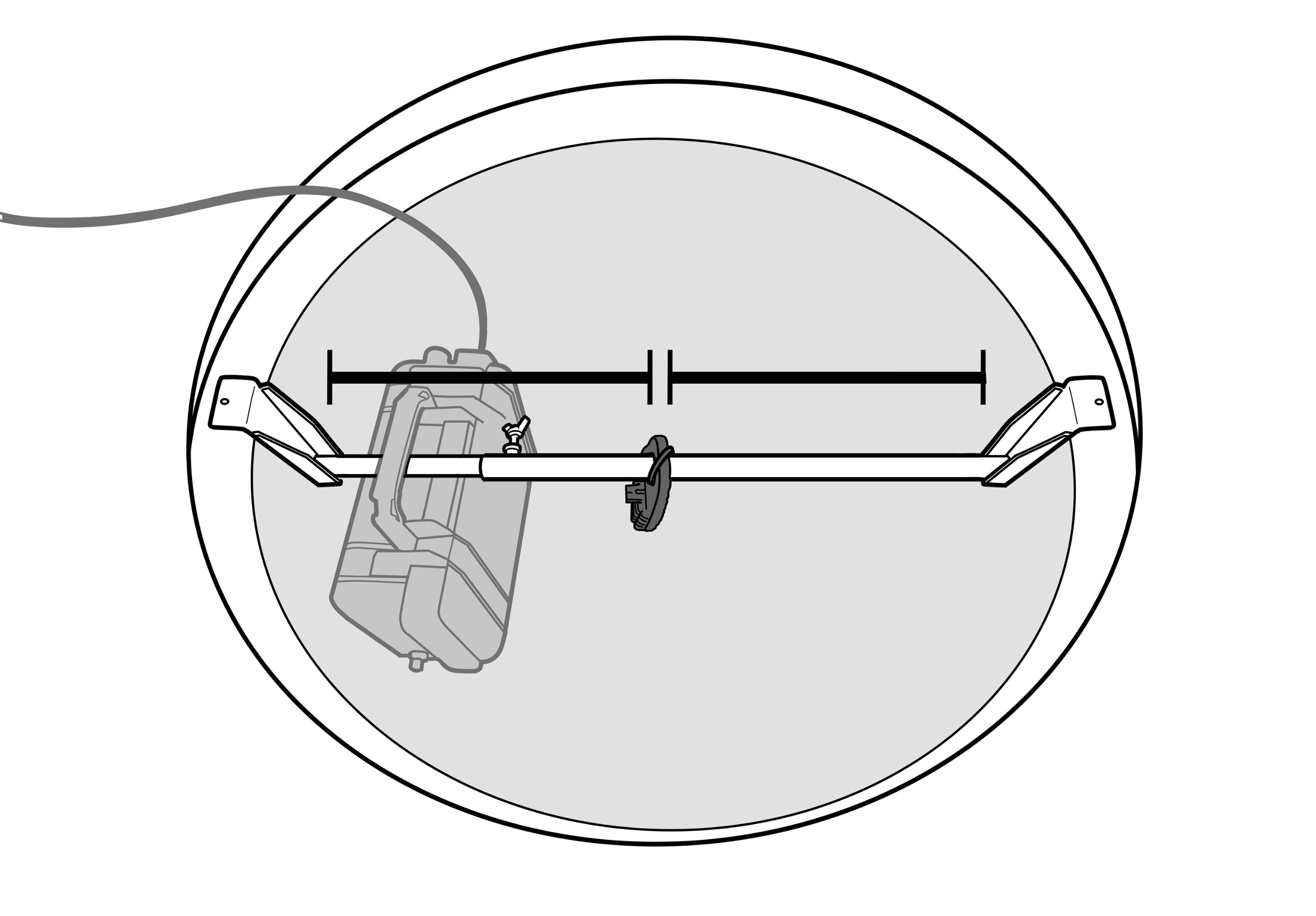

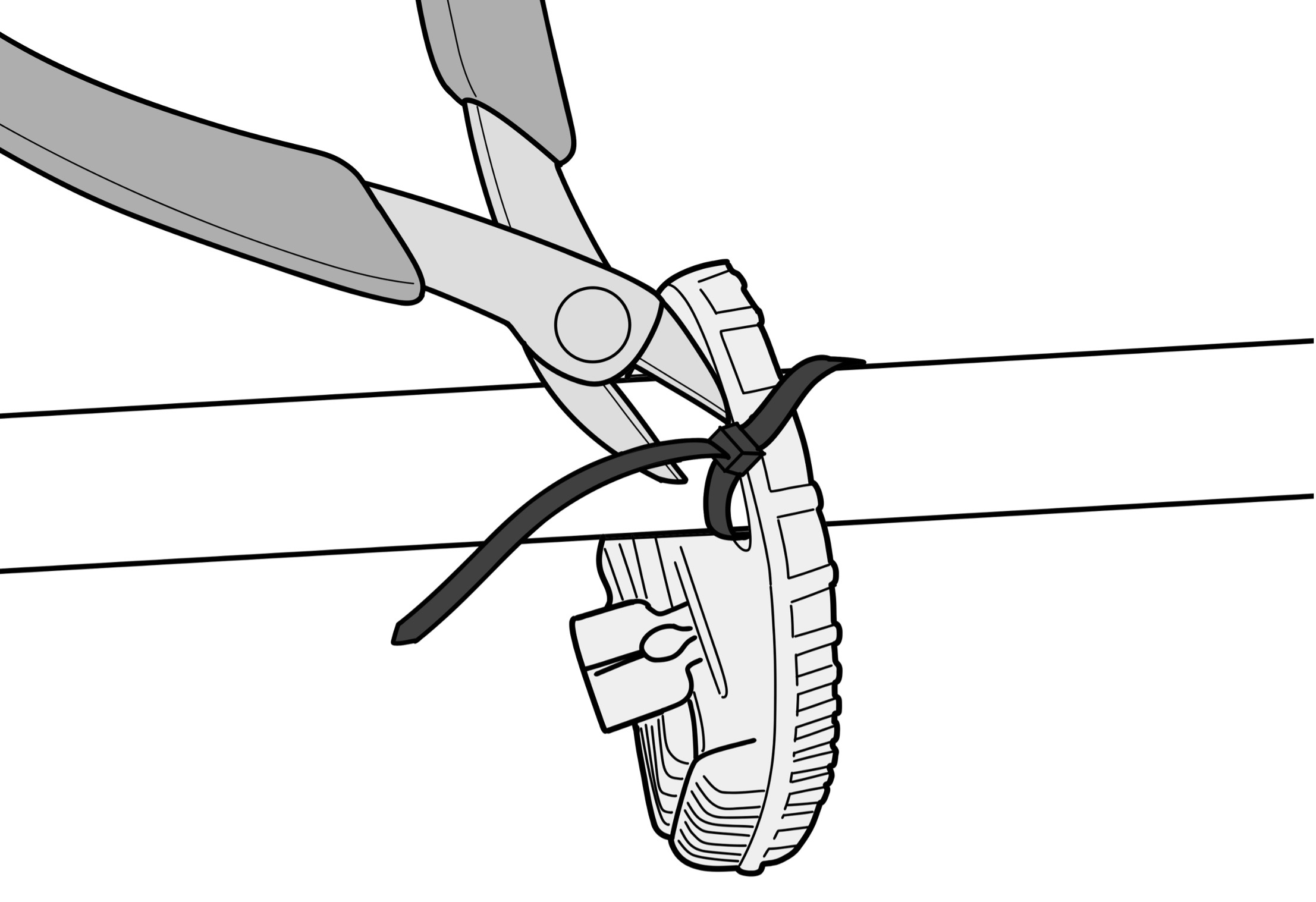

5. Positionér kabel-hængeren i midten

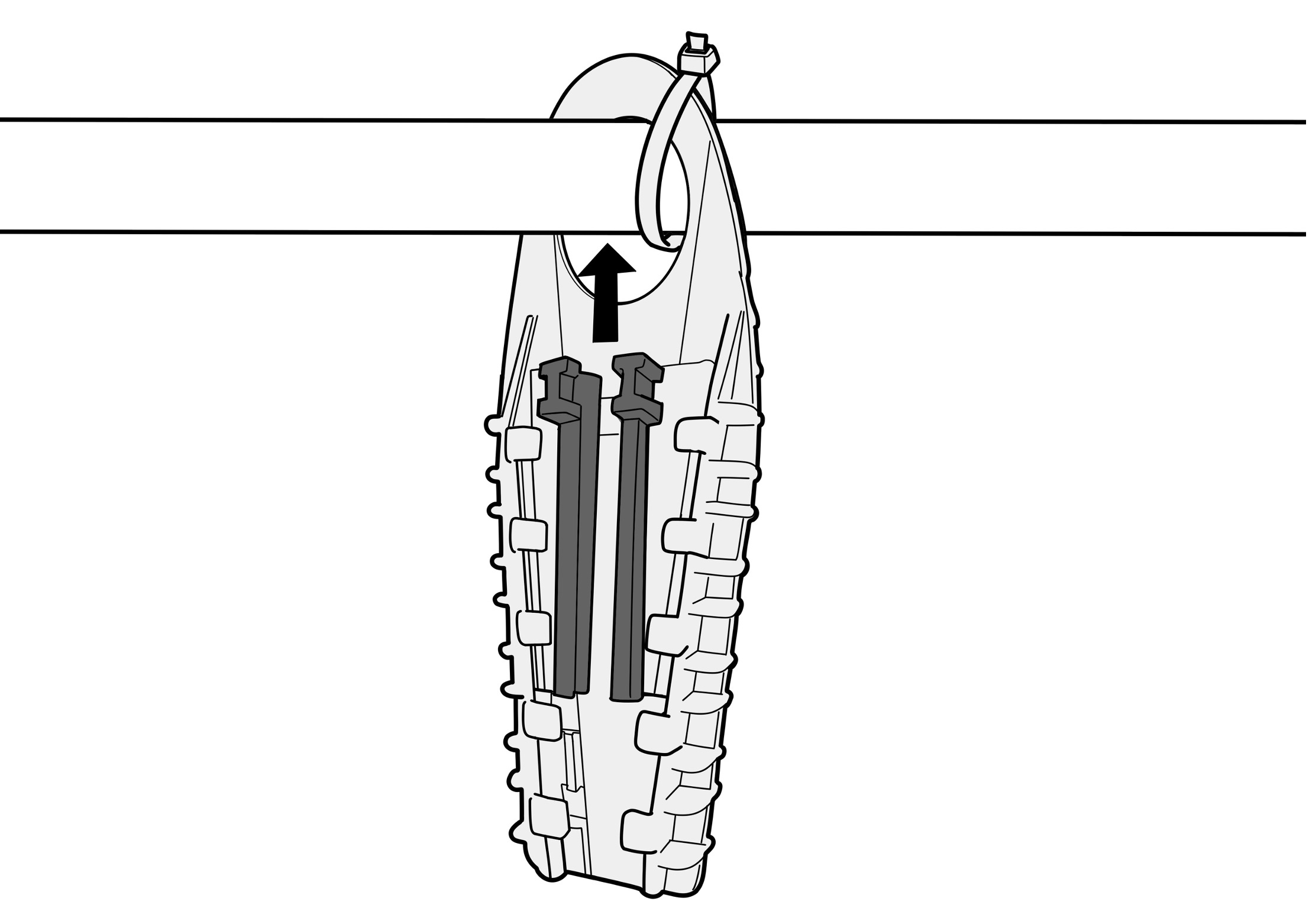

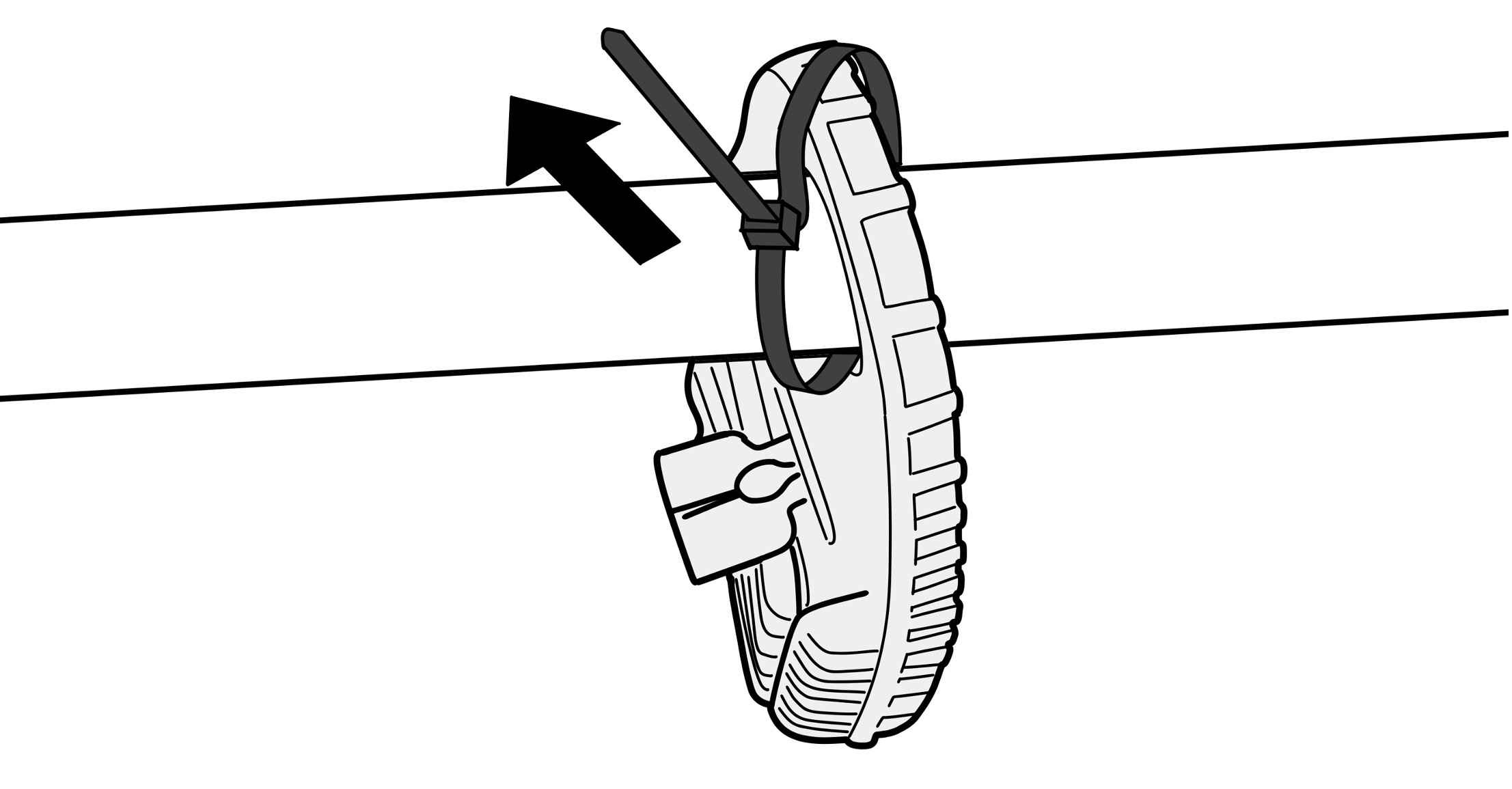

Flyt kabel-hængeren ind i midten og fastgør den med en kabel-strips:

6. Mål længden på sensor-kablet og fastgør i kabel-hænger

Generelt gælder det, at jo tættere radaren er på vandoverfladen (dog ikke mindre en 20cm), des mere præcise målinger giver den. Radaren kan godt holde til at blive oversvømmet, men den kan ikke give gyldige målinger mens den er under vand.

Derfor anbefaler vi at sensoren installeres ca. 1m over det højest forventede vandniveau i brønden.

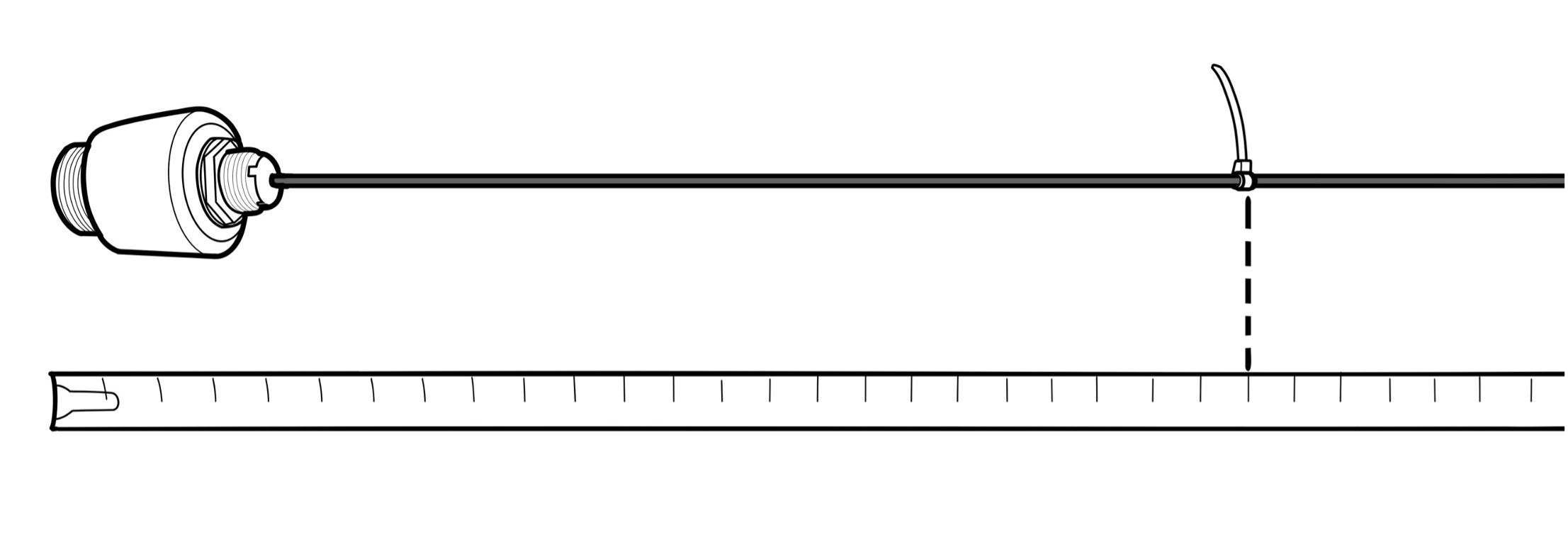

Mål kabellængden og med et målebånd og markér den ønskede installationsdybde med en farvet kabelstrips, tape eller lign. (normalt er denne afstande adskillige meter):

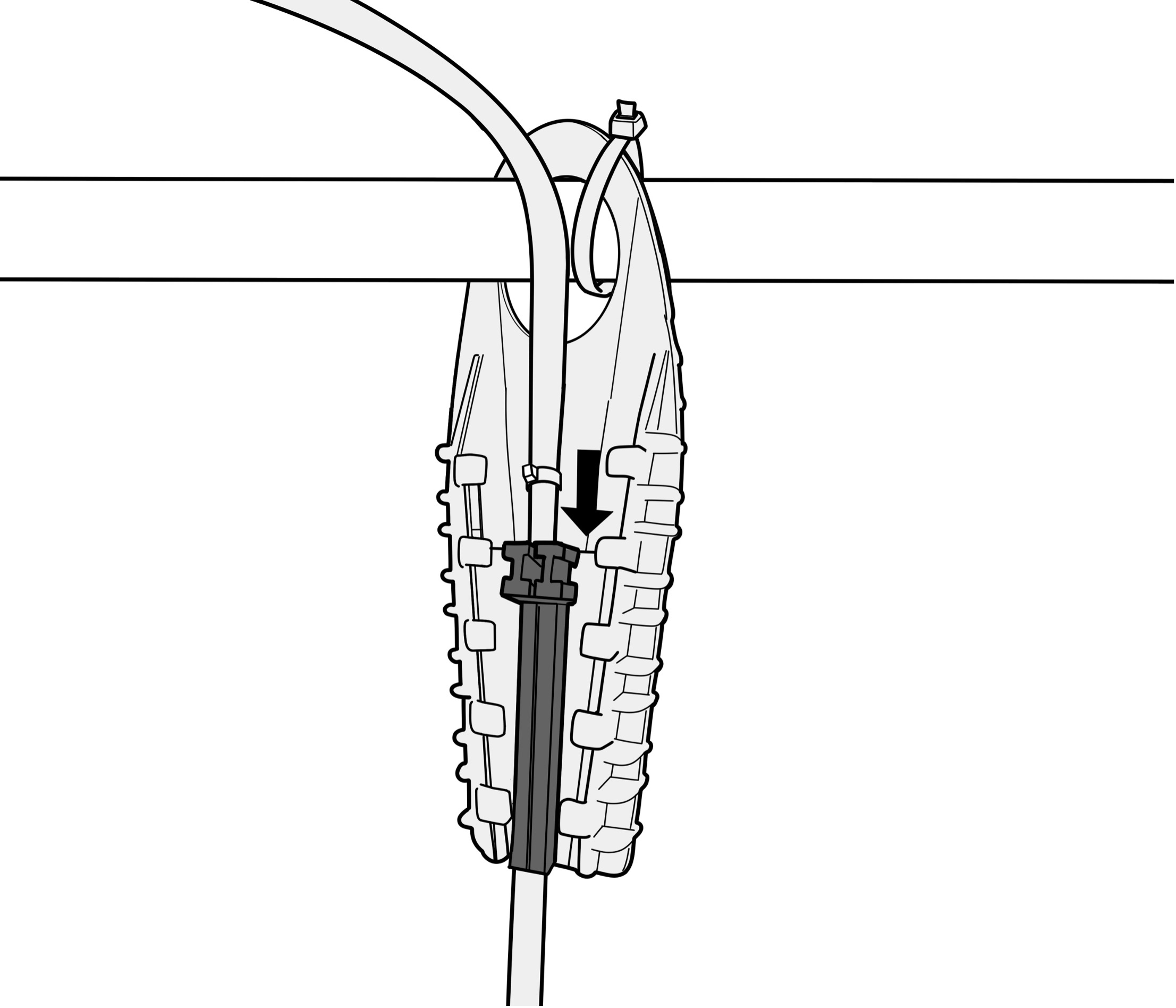

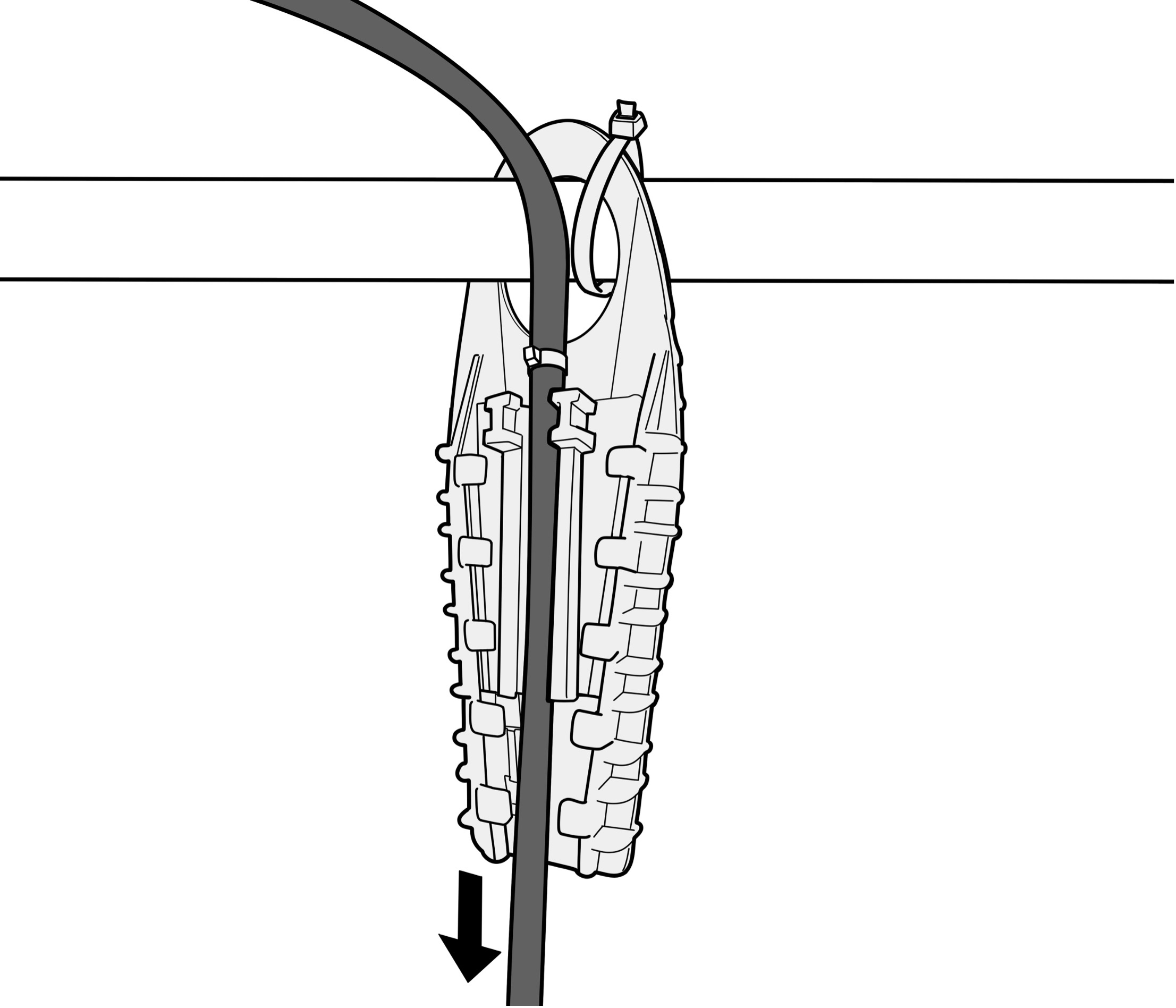

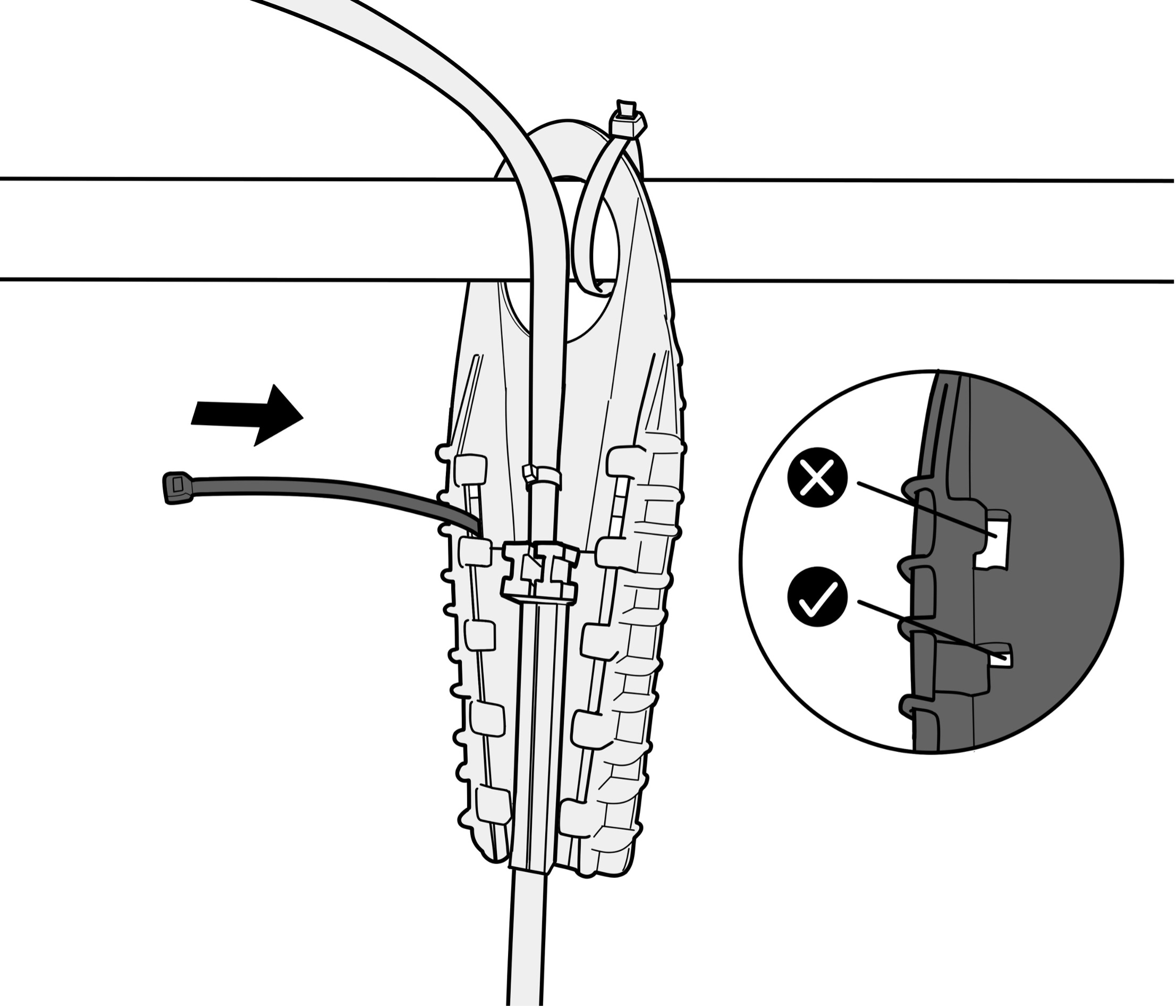

Installér kablet i kabel-hænger ud fra det påsætte mærke. Kabel-hængeren har to "sliders", som griber på kabel og holder det fast, når de skubbes ned:

. .
