SulfiLogger Væskefase H2S Sensor + Consibio Logger

EJ
Opdateret

SulfiLogger H2S Sensor er en industrielt væskefase hydrogen sulfid sensor, der kan bruges til at måle H2S i væsker eller gas til spildevand og biogasapplikationer.

Sammen med Consibio Loggeren kan du måle H2S i realtid for at give værdifulde indsigter til:

  • Lugtkontrol: Hjælper med at overvåge og kontrollere hydrogen sulfid (H2S) niveauer i spildevand, reducere ubehagelige lugte og forbedre luftkvaliteten på rensningsanlæg og i områderne omkring.
  • Korrosionsforebyggelse: Forhindrer korrosion i spildevandsinfrastrukturen ved at overvåge H2S-niveauer, som kan forårsage sulfidinduceret korrosion, hvilket forlænger levetiden for rør og udstyr.
  • Sikkerhed: Sikrer overholdelse af sikkerhedsforskrifter ved at overvåge H2S-niveauer i biogas, hvilket forhindrer udsættelsesrisici for personale og minimerer potentialet for ulykker.

Tilslutning af sensor og logger

Nødvendigt udstyr

Tilslutning af en SulfiLogger H2S via. Seriel UART Kommunikation (RS232)

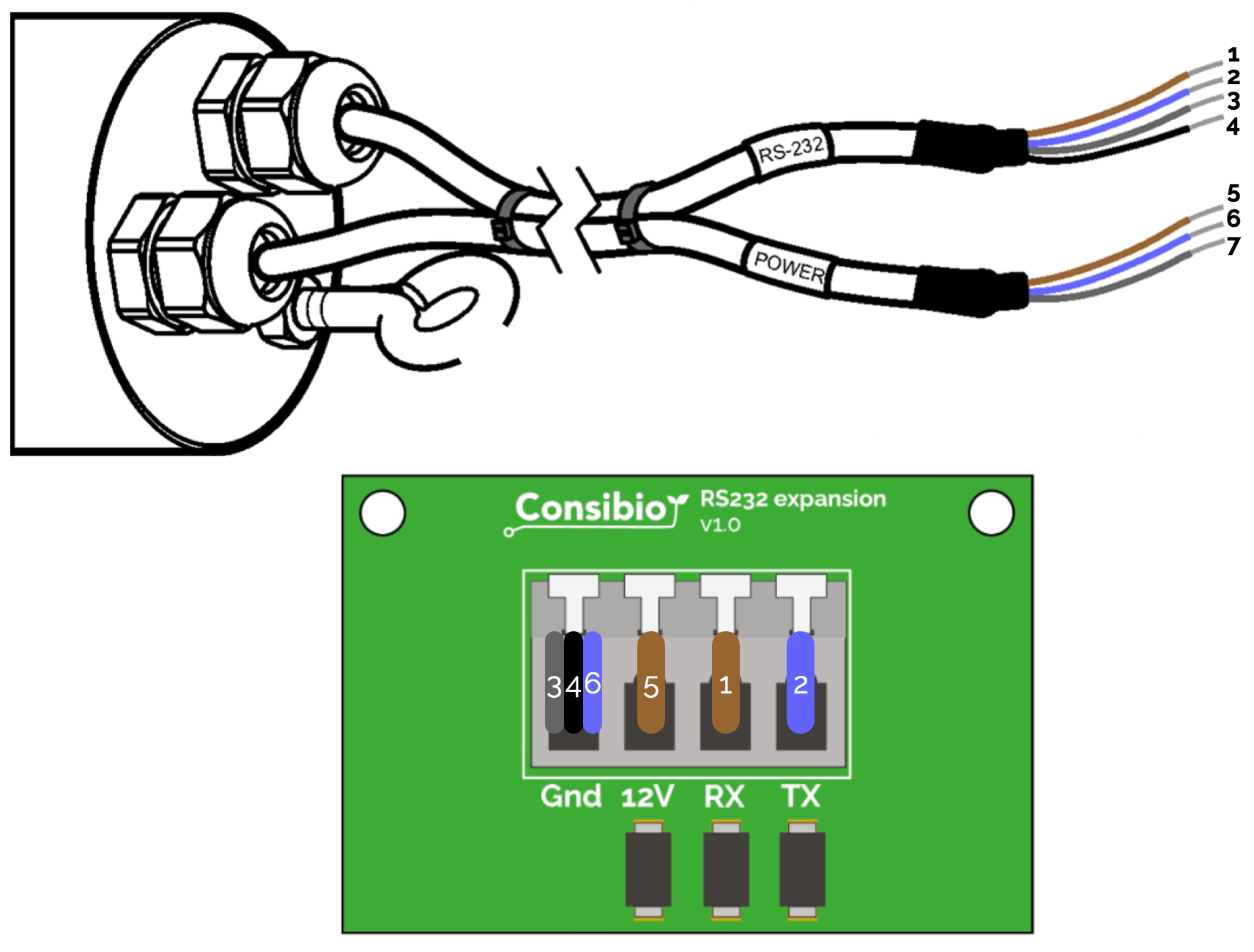

For at fortråde SulfiLogger H2S Sensor med Consibio Logger via Seriel UART (RS232) skal du bruge et RS232 Expansion Board, et Strøm Kabel og et RS-232 Kabel og sætte disse forbindelser op:

  • RS-232 Kabel
    • Brun ledning (#1) til RX
    • Blå ledning (#2) til TX
    • Sort (#3) og Sølv (#4) ledning til GND
  • Strøm Kabel
    • Brun ledning (#5) til 12V
    • Blå ledning (#6) til GND
    • Sølv (#7) skal ikke forbindes

RS-232 og strømkablet kan leveres af SulfiLogger / Unisense.

Denne konfiguration udnytter Loggerens kompatibilitet med Seriel UART protokollen og alsidigheden af dens RS232 Expansion Board, hvilket muliggør problemfri integration med industri-standard kommunikationsprotokoller til effektiv dataindsamling og overvågning.

Consibio Cloud Konfigurations tjekliste

Følg tjeklisten for at opsætte cloud konfigurationen, hvis du er ny med Consibio Cloud:

  • Claim Device Into Project
  • Add Sensor Channel (4-20 mA example)
  • Configure Max. Offline and Measurement Interval
  • Setup Dashboard



✅ Claim Device Into Project



✅ Add Sensor Channel (4-20 mA example)

✅ Configure Max. Offline and Measurement Interval

✅ Setup Dashboard



Disclaimer

Når der udføres sensor-elektrisk tilslutning, skal du altid læse og følge sensorproducentens seneste instruktioner og sikkerhedsforskrifter. Denne vejledning er et forslag baseret på de tilgængelige oplysninger på datoen for skrivning af denne vejledning.
