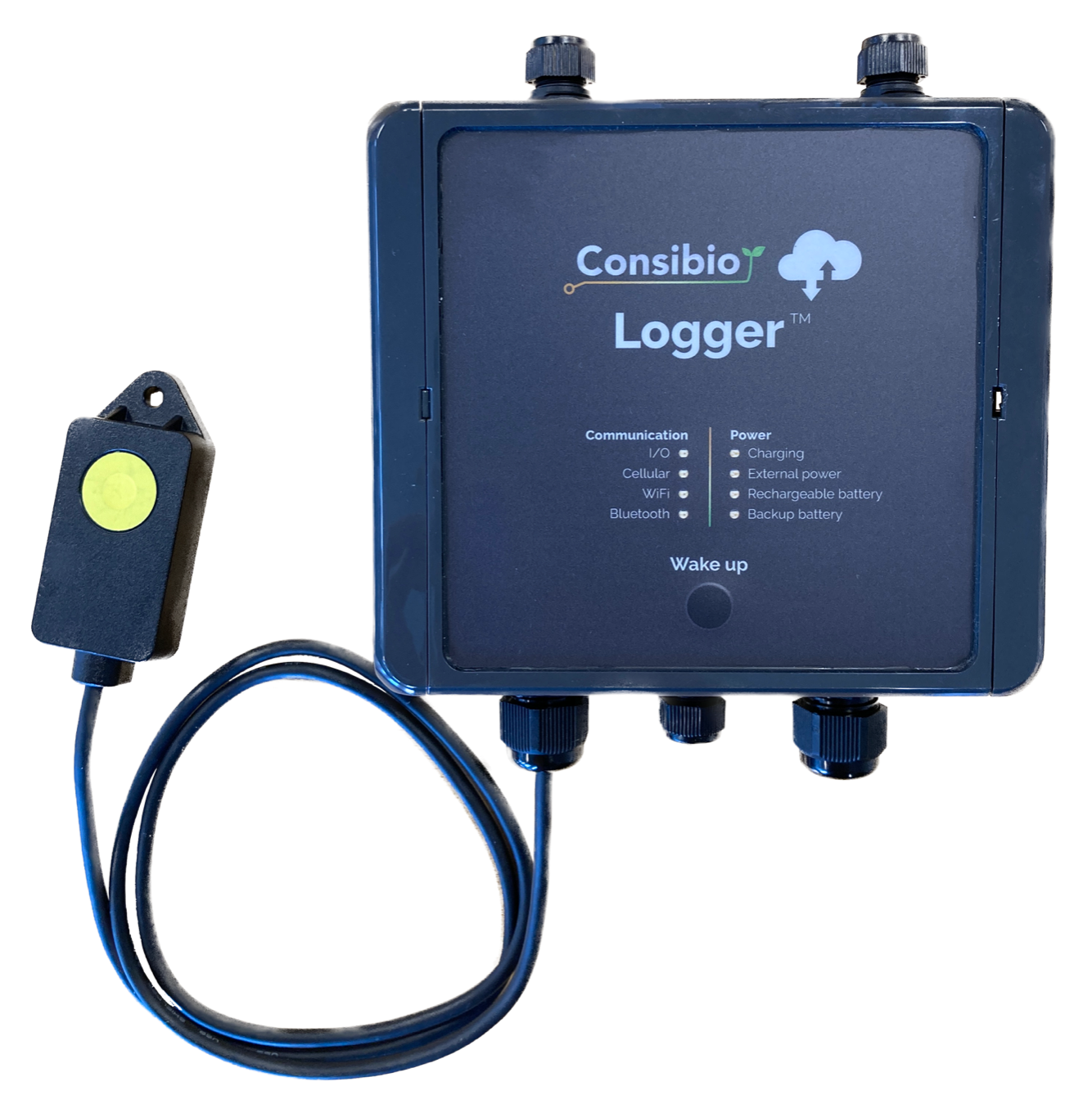

Amphenol Telaire 3022 er en industriel kuldioxid (CO2) sensor, der kan bruges til at måle CO2 i luftkvalitet, fermenterings- og husdyrproduktionsapplikationer.
Sammen med Consibio Logger kan du måle CO2 i realtid for at give værdifulde indsigter til:
- Miljøovervågning: Giver realtids overvågning af kuldioxid (CO2) niveauer, afgørende for vurdering af indendørs luftkvalitet og miljømæssige forhold.
- Procesoptimering: Muliggør optimering af industrielle processer ved at overvåge CO2-emissioner og identificere muligheder for energieffektivitet og reduktion af emissioner.
- Forskningsindsigter: Tilvejebringer værdifulde data til undersøgelse af CO2-niveauets indvirkning på husdyrs eller insekters sundhed, produktivitet og miljømæssig bæredygtighed, hvilket letter forskning og udvikling på forskellige områder.
Tilslutning af sensor og logger
Nødvendigt udstyr
- 1 x Logger
- 1 x Generic GPIO v1.0 Expansion Board
- 1 x Amphenol Telaire 3022

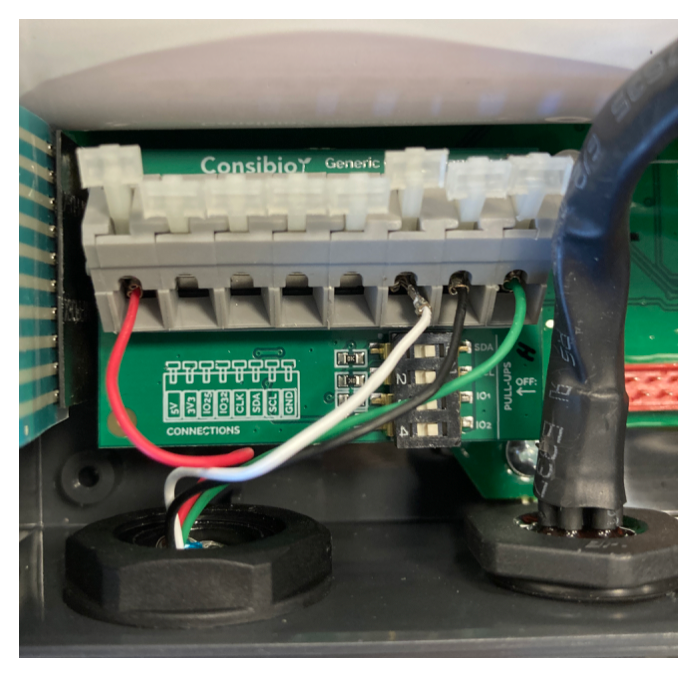

Tilslutning af en Amphenol Telaire 3022 sensor via. Generic GPIO Expansion Board
For at fortråde Amphenol Telaire 3022-sensoren med Consibio Loggeren via I2C, skal du bruge Generic GPIO v1.0 Expansion Board og følge disse forbindelser:
- Rød ledning til 5V
- Grøn ledning til GND
- Hvid ledning til SDA
- Sort ledning til SCL
Husk at sikre, at alle kontakter på GPIO-udvidelsen er indstillet til "ON" ved at trykke på alle knapperne mod højre på de 4 små kontakter markeret med tallene 1, 2, 3 og 4.
Denne konfiguration udnytter Loggerens kompatibilitet med I2C-signaler og alsidigheden af dens Generic GPIO Expansion Board, hvilket muliggør problemfri integration med branchestandard-kommunikationsprotokoller til effektiv styring og overvågning.
Consibio Cloud Konfigurations tjekliste
Følg tjeklisten for at opsætte cloud konfigurationen, hvis du er ny med Consibio Cloud:
- Claim Device Into Project
- Add Sensor Channel (4-20 mA)
- Configure Max. Offline and Measurement Interval
- Setup Dashboard
✅ Claim Device Into Project
✅ Add Sensor Channel (w. 4-20 mA signal example)
✅ Configure Max. Offline and Measurement Interval
✅ Setup Dashboard
Disclaimer
Når der udføres sensor-elektrisk tilslutning, skal du altid læse og følge sensorproducentens seneste instruktioner og sikkerhedsforskrifter. Denne vejledning er et forslag baseret på de tilgængelige oplysninger på datoen for skrivning af denne vejledning.
